ANT3116

2×53W,免濾波,D 類音頻功率放大器

概述

       ANT3116 是一款高集成度、高效率、高信噪比的 雙通道 類音頻功率放大器。支持 BTL 和 PBTL 模式輸出,PVCC 供電電壓范圍 5.5V25V。雙 通道 BTL 模式下輸出功率可以到 2×53W(6Ω, 24V,THD+N=10%),單通道 PBTL 模式下可以 輸出 84W,24V,THD+N=10%)。 ANT3116 采用新型 PWM 脈寬調制架構,降低靜 態功耗,提高效率,PWM 采用擴頻技術,大幅降 低了 EMI 輻射,在功率和喇叭線長一定的范圍內, 可以用磁珠替代電感方案,從而優化成本和電路 面積。 ANT3116內置過熱保護,短路保護,過壓保護, 欠壓保護,防止芯片在非正常工作條件下?lián)p壞。

特性

輸出功率:

BTL2×41W (8Ω,24VTHD+N=10%) 2×53W (6Ω,24V,THD+N=10%)

PBTL84W (4Ω24V,THD+N=10%

? PVCCL/R 支持寬電壓供電,范圍 5.5V25V

? 17mA@12V 靜態電流

? 效率高達 96%

? 高信噪比 108dB

? 優異的上、下電 pop-click 噪聲抑制

? 抖頻設計超低 EMI

? 內置過熱保護,短路保護,過壓保護,欠壓 保護功能

無鉛無鹵封裝,ESOP16


應用

大功率藍牙音箱

AI 音箱

2.1 聲道音箱

LCD 電視

訂購信息

產品型號 封裝形式 器件標識 包裝方式

ANT3116  ESOP16    ANT3116    編帶

概述 ANT3116 是一款高集成度、高效率、高信噪比的 雙通道 類音頻功率放大器。支持 BTL 和 PBTL 模式輸出,PVCC 供電電壓范圍 5.5V25V。雙 通道 BTL 模式下輸出功率可以到 2×53W(6Ω, 24V,THD+N=10%),單通道 PBTL 模式下可以 輸出 84W24V,THD+N=10%)。 ANT3116 采用新型 PWM 脈寬調制架構,降低靜 態功耗,提高效率,PWM 采用擴頻技術,大幅降 低了 EMI 輻射,在功率和喇叭線長一定的范圍內, 可以用磁珠替代電感方案,從而優化成本和電路 面積。 ANT3116內置過熱保護,短路保護,過壓保護, 欠壓保護,防止芯片在非正常工作條件下?lián)p壞。

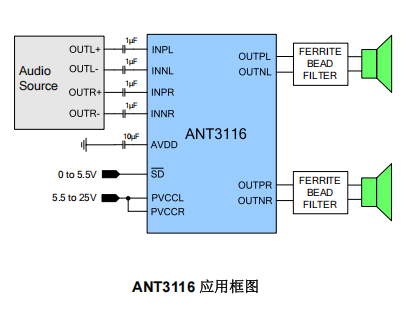

簡易應用框圖
